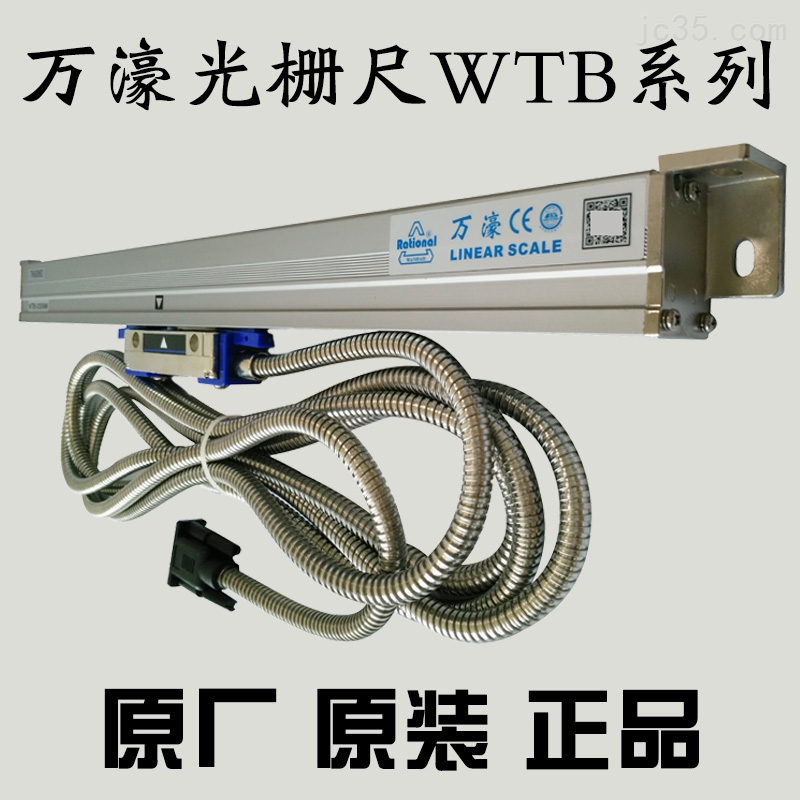

万濠光栅尺WTB5

万濠光栅尺WTB5

简要描述:

万濠光栅尺WTB5电子尺WE6800数显表主要应用于直线移动导轨机构或精密位移量的测量,可实现移动量的高精确显示和自动控制,已广泛应用于机床加工和仪器的精密测量。配套相应的数显系统可以用于车床改造、铣床改造、镗床改造、磨床改造、火花机改造、钻床改造、坐标测 量、投影测量等。

产品时间:2019-11-06

打印当前页

分享到:

万濠光栅尺WTB5优点:

1.采用了自主设计的光学镜头组成的单一大面积光源,比一般的LED光源有更好的平行性和光强的均匀性,从而确保高分辨力状态的稳定性;
2.单一大面积光源克服了传统采用四对管LED光源老化不同步的问题,一年后信号的可靠度大幅提升,减少后期的维修成本;
3.接收模块采用了精心挑选6只大面积光电二极管封装成一体,保证了电参数的*性,确保高质量信号输出,提高了抗污染能力及定位精度和响应速度;
4.采用了一体注塑成型带金属软外壳保护的双层屏蔽线,防水,稳固可靠,特别适合远距离传输,信号抗干扰能力强,号:2L200820044310.3;
5.采用了自主研发的弦波信号细分芯片,纯硬件处理,转换速度快,增量A/B正交信号输出高达2.5MHZ;
6.每根光栅尺都经过严格的检验、测试,并可提供精度检测报告,确保产品质量及质量可追溯性;
7.滑动采用了高质量进口五只轴承,能保证长时间工作重复定位性;
8.尺身采用了铝合金型材经阳极处理,尺头采用合金压铸镀硬铬,耐腐蚀,能长时间工作在环境恶劣条件下

万濠光栅尺WTB5规格参数:

品名

产品精度及输出信号

生产长度 解析度 光栅栅距 RI 工作速度
WTA05(薄尺)

±(3+3LO/1000)um或者更高精度,2路TTL方波0t和90,另可提供4路TTL方波0,90,180,270

50-1000 0.0005 0.02mm 50mm 30米/分
WTA1(薄尺) 50-1000 0.001 0.02mm 50mm 50米/分
WTA5(薄尺) 50-1000 0.005 0.02mm 50mm 90米/分
WTB05(厚尺) 50-1000 0.0005 0.02mm 50mm 30米/分
WTB1(厚尺) 50-3000 0.001 0.02mm 50mm 60米/分
WTB5(厚尺) 50-3000 0.005 0.02mm 50mm 90米/分
其他资料 相偏移误差:90±15    工作温度:0℃-40℃   存储温度:20℃-50℃
公称长度 LO=50-1000mm时 每50mm为一档
LO=1000-3000mm时 每100mm为一档
500mm以内zui大行程 公称尺寸+30mm 信号线长度:2m
500mm-900mmzui大行程 公称尺寸+30mm 信号线长度:3.5m
900mmzui大行程 公称尺寸+50mm 信号线长度:5m
万濠光栅尺与同行产品对比
  单一平行光源 4对管LED光源
平行 好3° 差15°
光斑均匀度 差;不*性
可达到分辨力 高:栅距20μm可达到0.5μm 低:栅距20μm可达到1μm,长时间工作不稳定
长时间工作光强衰减对精度、速度、稳定度影响 整理衰减:几乎不影响性能 大:衰减不*对性能影响大
后期维修成本 高:一年之后特别明显
  集成接收模块 4对分离接收模块
接收面积
信号稳定度
抗污染能力 一般
响应速度 一般
信号抗干扰性 一般
长时期工作信号衰减 衰减* 差异性大
保外维修率

使用注意事项:

 (1)光栅尺传感器与数显表插头座插拔时应关闭电源后进行。

 (2)尽可能外加保护罩,并及时清理溅落在尺上的切屑和油液,严格防止任何异物进入光栅尺传感器壳体内部。

 (3)定期检查各安装联接螺钉是否松动。

 (4)为了延长防尘密封条的寿命,可以在密封条上均匀涂上一薄层硅油,注意勿溅落在玻璃光栅刻划面上。

 (5) 为了保证光栅尺传感器使用的可靠性,可以每隔一定时间用乙醇混合液(各50%)清洗擦拭光栅尺面及指示光栅面,保持玻璃光栅尺面清洁。

 (6) 光栅尺传感器严禁剧烈震动及摔打,以免破坏光栅尺,如光栅尺断裂,光栅尺传感器即失效了。

 (7) 不要自行拆开光栅尺传感器,更不能任意改动主栅尺与副栅尺的相对间距,否则一方面可能破坏光栅尺传感器的精度;另一方面还可能造成主栅尺与副栅尺的相对摩擦,损坏铬层也就损坏了栅线,以而造成光栅尺报废。

 (8) 应注意防止油污及水污染光栅尺面,以免破坏光栅尺线条纹分布,引起测量误差。

 (9) 光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作,以免腐蚀光栅铬层及光栅尺表面,破坏光栅尺质量。
