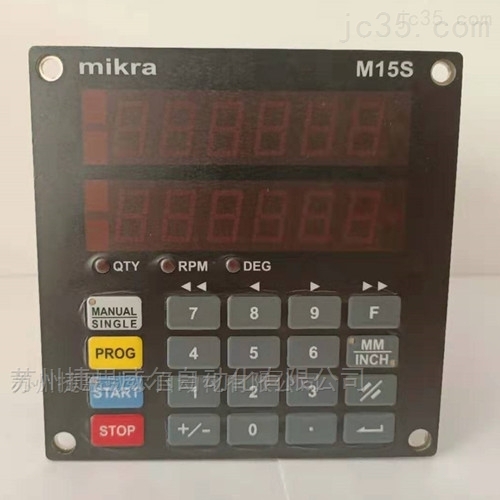

M-15S磁栅控制器

M-15S磁栅控制器

简要描述:

M-15S磁栅控制器主要应用领域:木工机械、石材机械、铝加机械、型材切割机械、玻璃切割机械,其他加工机械。

产品时间:2020-05-19

打印当前页

分享到:

M-15S磁栅控制器功能简介
1、磁力尺十双(单)速定位功能+电池
2、手动/单动
3、公制/英制
4、显示单位 0.1mm/0.05mm/0.01mm
5、原点校正
6、输送带速度显示
7、刀具/电机过载保护功能
8、电池寿命 1.5 年
M-15S磁栅控制器规格
1、外观尺寸:115w × 115h × 73d (mm)
2、开孔尺寸:93w × 108h (mm)
3、安装孔位:M3 × 4 104 × 104 (mm)
4、供应电压:24 VDC 50mA 2 号 1.5V 电池 × 1
5、电池电压控制:电池没电报警
6、读头讯号线:标准:3m
7、热膨胀系数:α = 16 × 10 -6 × 1/K
8、读头间隔:max. 2.5mm
9、显示屏幕:15mm LED × 6 digits × 2 line
10、4 个继电器输出(AC250V / 7A;DC24V/10A)
11、4 个输入(24VDC)
12、操作组件:20 个按键
13、速度:1.5m/s
14、系统精度:± (0.025+0.02L)mm (L: Meter)
15、重现性:0.01mm
16、温度:工作温度 0 + 50℃;储存温度 –20 +70℃
17、 湿度:max. 95% rF(Condensation not permitted)

M-15S磁栅控制器优点:

1.由磁栅尺直接反馈,精度高。

由磁栅直接读取砂光机升降台的位移,反馈给控制器。可以把传动机构中的减速机误差、丝杠误差、齿轮链条长时间的磨损误差dou可跳过。而采用接近开关、编码器进行反馈就不能有效消除这些误差,从而影响定位精度。

2.分辨率0.01mm。
3.可单向定位:为消除丝杠等机械背隙带来定位精度的影响,M15可进行单向定位,即每次定位dou是从下向上停止,shizhong让丝杠的zui下沿去承受平台的重量。比如当前位置是50mm,要定到80mm,就会跑过80mm多一点,然后在回到80mm位置。当然如果是从50mm定到20mm,就直接定到位就停下了。

4.可精修。有时候我们定位好之后,但还想更精que增加或减少一定的距离,通过M15就可直接的进行修改,而不需用手轮旋转。

5.断电时,传感器仍然在工作,类jue对式。由于我们控制器装有电池,即使在没外部断电的情况下,也可时时读取数据,保证原点不会丢失。

6.可显示进料速度。 在皮带转动的负载电机后(或减速机)装一接近开关,输入进料滚轮的半径,及每周的脉冲数,通过手动切换,可以显示进料的速度。

7.软件可以设上下限位。 如果你的砂光机加工zui大物料厚度是120mm,可以在M15中设定下限为0,上限为120mm。超出范围时会自动停止。

8.物料卡住时可自动急停。当定位速度低于正常速度时(速度低于多少可设定),M15会自动识别,及时的把电机停住,保护刀具及物料。也可手动输一信号,让其下降一定距离。
9.安装方便,R.S.T接线错鋘自动报警,可自动调整安装误差。安装好后,控制器中有自校正参数,来修正安装误差,没有反复试机来设定系数之苦。
10.非接触式测量,更附合机械原理。
