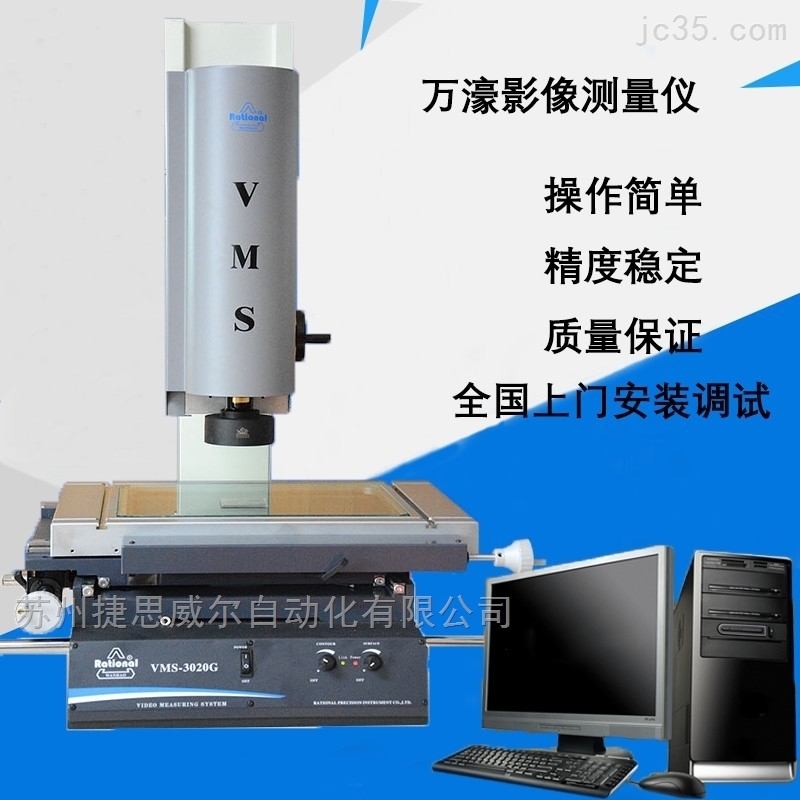

万濠VMS手动型影像仪

万濠VMS手动型影像仪

简要描述:

万濠VMS手动型影像仪适用于以二维坐标测量为目的的一切应用领域,广泛应用于机械、电子、仪表、塑胶等行业。

产品时间:2020-04-02

打印当前页

分享到:

万濠VMS手动型影像仪?产品用途:
非接触影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器,以二维测量为主,也能作三维测量。它被广泛应用在各种不同的精密产业中,如电子组件、精密模具、精密刀具、弹簧、螺丝加工、塑料、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业。是机械、电子、仪表、钟表、轻工、塑料等行业,院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。

万濠VMS手动型影像仪?产品特点:
1.自主开发的QMS3D-M软件,高清晰彩色摄像机;
2.软件辅助调光,便于使用者知道光是否过度饱和;
3.可实现高度辅助测量;
4.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量;
5.脚踏开关与软件配合,操作更简便。

技术规格参数:

型    号 VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G
金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466
玻璃台尺寸(mm) 210*160 260*160 306*196 350*250 450*350
运动行程(mm) 150×100 200×100 250×150 300×200 400×300
Z轴升降行程(mm) 150(特殊订购达300,VMS-4030G可订购至400)
截面原点*性误差(μm) G型:E0≤30(Z轴升降行程每100mm);
X、Y、Z数显分辨力:0.5μm     X、Y坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm)

G型
1/3”彩色CCD摄像机
变倍镜头倍率:0.7X~4.5X
视频倍率:26.6~171X
物方视场:8.1mm~1.3m
表面光源与透射光源均用LED,亮度可调

建议放置台   载重要求≥350KG    尺寸(长×宽×高)1000×600×500(mm)

仪器的维护与保养

  • 仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,影响仪器性能。
  • 仪器使用完毕,工作面应随时擦拭干净,再罩上防尘套。
  • 仪器的传动机构及运动导轨、应定期上润滑油,使机构运动顺畅,保持良好的使用状态。
  • 工作台玻璃及油漆表面脏了,可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面,否则,会使油漆表面失去光泽。
  • 仪器LED光源使用寿命很长,但当有灯泡烧坏时,仍请通知厂商,由专业人员为您更换。
  • 仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校,所有调节螺丝与紧固螺丝均已固定,客户请勿自行拆卸,如有问题请通知厂商解决。自行拆卸造成仪器故障或精度降低,不属保修范围。
  • 仪器的数据处理显示器DC3000,已对工作台与光学尺的误差进行了精确补偿,请勿自行更改。否则,会产生错误的测量结果。
  • 仪器所有电气接插件、一般不要拔下,如已拔掉,则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能,重则可能损坏系统。
